      研究了很久的拖拽ListView的实现,受益良多,特此与尔共飨。
      鉴于这部分内容网上的资料少而简陋,而具体的实现过程或许对大家才有帮助,为了详尽而不失真,我们一步一步分析,分成两篇文章。

一、准备。

1.需求问题
      初步:实现列表的拖拽效果(可参考Android源码下packages/apps/Music中的播放列表TouchInterceptor.java源码)。
               (提前说明一下,本文不是完全按照Music中实现的,代码实现方式做了一些调整,去掉来很多无关的东西,方便大家理解,效果上也修改成了另外一种 个人认为是更简单更高效的一套。)
      拓展:借鉴上一篇文章Android学习系列(9)--App列表之分组ListView,实现分组列表的拖拽效果。
      下面以初步实现为例子,逐步展开实现步骤。

2.搭建主界面DragListActivity.java和主布局drag_list_activity.xml。

public class DragListActivity extends Activity {

    //数据列表
    private List<String> list = null;

    //数据适配器
    private DragListAdapter adapter = null;

    //存放分组标签
    public static List<String> groupKey= new ArrayList<String>();
    //分组一
    private List<String> navList = new ArrayList<String>();
    //分组二
    private List<String> moreList = new ArrayList<String>();

    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.drag_list_activity);

        //初始化样本数据
        initData();

        //后面会介绍DragListView
        DragListView dragListView = (DragListView)findViewById(R.id.drag_list);
        adapter = new DragListAdapter(this, list);
        dragListView.setAdapter(adapter);
    }
}

3.列表项的布局drag_list_item.xml。

<?xml version="1.0" encoding="utf-8"?>
<!-- 强调一点,使用相对布局 -->
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="fill_parent"
    android:layout_height="wrap_content">
    <TextView
       android:id="@+id/drag_list_item_text"
       android:layout_width="wrap_content"
       android:layout_height="@dimen/drag_item_normal_height"
       android:paddingLeft="5dip"
       android:layout_alignParentLeft="true"
       android:layout_centerVertical="true"
       android:gravity="center_vertical"/>
    <ImageView android:id="@+id/drag_list_item_image"
       android:src="@drawable/list_icon"
       android:layout_alignParentRight="true"
       android:layout_centerVertical="true"
       android:layout_width="wrap_content"
       android:layout_height="@dimen/drag_item_normal_height"/>
</RelativeLayout>

4.准备样本数据。
      我已经准备好了两组数据,在前面提到的initData()方法中执行初始化。

    public void initData(){
        //数据结果
        list = new ArrayList<String>();

        //groupKey存放的是分组标签
        groupKey.add("A组");
        groupKey.add("B组");

        for(int i=0; i<5; i++){
            navList.add("A选项"+i);
        }
        list.add("A组");
        list.addAll(navList);

        for(int i=0; i<8; i++){
            moreList.add("B选项"+i);
        }
        list.add("B组");
        list.addAll(moreList);
    }

      这里定义了分组标签集合groupKey后面分组的时候会用到。

5.自定义适配器类DragListAdapter。
      接着我们搭建数据适配器,负责把list的数据填充到ListView中。

    public static class DragListAdapter extends ArrayAdapter<String>{
        public DragListAdapter(Context context, List<String> objects) {
            super(context, 0, objects);
        }
        @Override
        public View getView(int position, View convertView, ViewGroup parent) {
            View view = convertView;
            if(view==null){
                //加载列表项模板
                view = LayoutInflater.from(getContext()).inflate(R.layout.drag_list_item, null);
            }
            TextView textView = (TextView)view.findViewById(R.id.drag_list_item_text);
            textView.setText(getItem(position));
            return view;
        }
    }

       注意getItem(position)会取得数组适配器中position位置的T(这里是字符串),比较好用的一个方法。

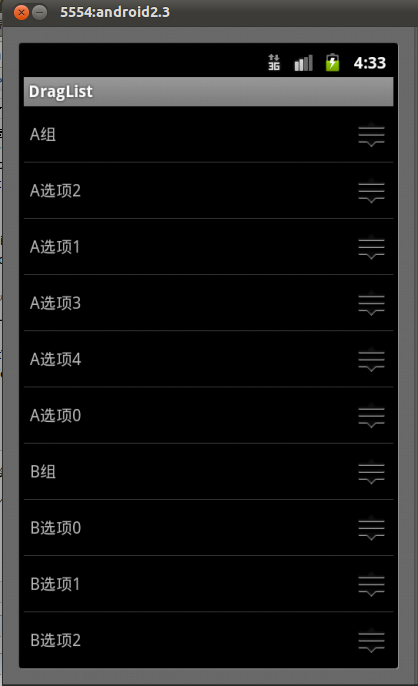

       至此,我们准备了一个正常的数据列表,效果如下:
Android学习系列(10)--App列表之拖拽ListView(上)

二、实现

      上面部分是我们的一个 准备工作,接下来我们通过自定义ListView,重写ListView中onInterceptTouchEvent(),onTouchEvent()方法来响应触控事件做相应的界面调整(选中,拖动,数据更改后刷新界面)等等。

6.自定义视图类。

//自定义ListView,准备改造成自己想要的ListView
//这样的好处是我们不仅可以直接使用ListView很多现成的稳定的方法,而且可以重写方法改写ListView的行为(利用的是java面向对象的继承特性,本人喜欢在任何代码中分析面向对象的特性、原则和模式)
public class DragListView extends ListView {

    private int scaledTouchSlop;//判断滑动的一个距离,scroll的时候会用到
    public DragListView(Context context, AttributeSet attrs) {
        super(context, attrs);
        scaledTouchSlop = ViewConfiguration.get(context).getScaledTouchSlop();
    }

}

7.重写触控拦截事件方法onInterceptTouchEvent()。
       为了能在子控件响应触摸事件的情况下此ListView也能监听到触摸事件,我们把重写这个方法,做一些初始化工作。我们在这里捕获down事件,在down事件中,我们做一些拖动的准备工作:
      1)获取点击数据项,初始化一些变量;
      2)判断是否是拖动还是仅仅点击;
      3)如果是拖动,建立拖动影像;
       这些工作是我们后面拖动的一个执行基础,非常重要。

    //下面定义要使用的所有变量
    private ImageView dragImageView;//被拖拽项的影像,其实就是一个ImageView
    private int dragSrcPosition;//手指拖动项原始在列表中的位置
    private int dragPosition;//手指拖动的时候,当前拖动项在列表中的位置

    private int dragPoint;//在当前数据项中的位置
    private int dragOffset;//当前视图和屏幕的距离(这里只使用了y方向上)

    private WindowManager windowManager;//windows窗口控制类
    private WindowManager.LayoutParams windowParams;//用于控制拖拽项的显示的参数

    private int scaledTouchSlop;//判断滑动的一个距离
    private int upScrollBounce;//拖动的时候,开始向上滚动的边界
    private int downScrollBounce;//拖动的时候,开始向下滚动的边界

    @Override
    public boolean onInterceptTouchEvent(MotionEvent ev) {
            //捕获down事件
            if(ev.getAction()==MotionEvent.ACTION_DOWN){
            int x = (int)ev.getX();
            int y = (int)ev.getY();

            //选中的数据项位置,使用ListView自带的pointToPosition(x, y)方法
            dragSrcPosition = dragPosition = pointToPosition(x, y);
            //如果是无效位置(超出边界,分割线等位置),返回
            if(dragPosition==AdapterView.INVALID_POSITION){
                return super.onInterceptTouchEvent(ev);
            }

            //获取选中项View
            //getChildAt(int position)显示display在界面的position位置的View
            //getFirstVisiblePosition()返回第一个display在界面的view在adapter的位置position,可能是0,也可能是4
            ViewGroup itemView = (ViewGroup) getChildAt(dragPosition-getFirstVisiblePosition());

            //dragPoint点击位置在点击View内的相对位置
            //dragOffset屏幕位置和当前ListView位置的偏移量,这里只用到y坐标上的值
            //这两个参数用于后面拖动的开始位置和移动位置的计算
            dragPoint = y - itemView.getTop();
            dragOffset = (int) (ev.getRawY() - y);

            //获取右边的拖动图标,这个对后面分组拖拽有妙用
            View dragger = itemView.findViewById(R.id.drag_list_item_image);
            //如果在右边位置(拖拽图片左边的20px的右边区域)
            if(dragger!=null&&x>dragger.getLeft()-20){
                //准备拖动
                //初始化拖动时滚动变量
                //scaledTouchSlop定义了拖动的偏差位(一般+-10)
                //upScrollBounce当在屏幕的上部(上面1/3区域)或者更上的区域,执行拖动的边界,downScrollBounce同理定义
                upScrollBounce = Math.min(y-scaledTouchSlop, getHeight()/3);
                downScrollBounce = Math.max(y+scaledTouchSlop, getHeight()*2/3);

                //设置Drawingcache为true,获得选中项的影像bm,就是后面我们拖动的哪个头像
                itemView.setDrawingCacheEnabled(true);
                Bitmap bm = Bitmap.createBitmap(itemView.getDrawingCache());

                //准备拖动影像(把影像加入到当前窗口,并没有拖动,拖动操作我们放在onTouchEvent()的move中执行)
                startDrag(bm, y);
            }
            return false;
         }
         return super.onInterceptTouchEvent(ev);
    }
      看到上面的一大堆变量和操作,你可能有些眼花缭乱,在后面使用的时候回头再去理解也可。
      开始拖动影像startDrag()方法:
    /**
     * 准备拖动,初始化拖动项的图像
     * @param bm
     * @param y
     */
    public void startDrag(Bitmap bm ,int y){
       //释放影像,在准备影像的时候,防止影像没释放,每次都执行一下
       stopDrag();

        windowParams = new WindowManager.LayoutParams();
        //从上到下计算y方向上的相对位置,
        windowParams.gravity = Gravity.TOP;
        windowParams.x = 0;
        windowParams.y = y - dragPoint + dragOffset;
        windowParams.width = WindowManager.LayoutParams.WRAP_CONTENT;
        windowParams.height = WindowManager.LayoutParams.WRAP_CONTENT;
        //下面这些参数能够帮助准确定位到选中项点击位置,照抄即可
        windowParams.flags = WindowManager.LayoutParams.FLAG_NOT_FOCUSABLE
                            | WindowManager.LayoutParams.FLAG_NOT_TOUCHABLE
                            | WindowManager.LayoutParams.FLAG_KEEP_SCREEN_ON
                            | WindowManager.LayoutParams.FLAG_LAYOUT_IN_SCREEN;
        windowParams.format = PixelFormat.TRANSLUCENT;
        windowParams.windowAnimations = 0;

        //把影像ImagView添加到当前视图中
        ImageView imageView = new ImageView(getContext());
        imageView.setImageBitmap(bm);
        windowManager = (WindowManager)getContext().getSystemService("window");
        windowManager.addView(imageView, windowParams);
        //把影像ImageView引用到变量drawImageView,用于后续操作(拖动,释放等等)
        dragImageView = imageView;
    }
       stopDrag()方法如下:
    /**
     * 停止拖动,去除拖动项的头像
     */
    public void stopDrag(){
        if(dragImageView!=null){
            windowManager.removeView(dragImageView);
            dragImageView = null;
        }
    }
        运行看看,我们点击一项的时候没有什么反应,但是细心观察的话,其实点击项上有一层淡淡的重影,这就是我们定义的点击项的影像,后面要做的就是拖动这个影像,放下影像以及放下位置的数据项插入和原数据项位置的删除,这部分内容以及后续扩展的内容我们放到下篇中继续分析并实现。
        未完待续...
